Что такое петлевая антенна?
Петлевая антенна образуется путем размещения одного или нескольких проводящих элементов в замкнутом контуре и подачи на конструкцию радиочастотного сигнала. Петля может быть круглой, квадратной, прямоугольной, треугольной, эллиптической или иметь другую форму, соответствующую конкретным механическим и электрическим требованиям.
В отличие от обычной дипольной антенны, которая в основном связана с элементом электрического тока, электрически малая петля ведет себя приблизительно как магнитный диполь. Ее работа тесно связана с магнитной составляющей электромагнитной волны, что делает петлевые антенны особенно полезными в системах приема, определения направления, ближнего поля, RFID и электромагнитных измерениях.
Петлевые антенны не ограничены одним частотным диапазоном. Их рабочая частота зависит от длины окружности петли относительно длины волны, количества витков, размеров проводников, нагрузочных элементов, конструкции питающего элемента и окружающей среды установки. Поэтому конструкции петлевых антенн могут использоваться в самых разных областях — от низкочастотных приемных систем до УВЧ и микроволновых приложений.
Базовая структура и принцип работы
Когда радиочастотный ток протекает по проводящей петле, он создает магнитное поле, приблизительно перпендикулярное плоскости петли. В режиме приема изменяющееся магнитное поле, проходящее через петлю, индуцирует напряжение на ее клеммах.
Мощность принимаемого сигнала зависит от нескольких факторов:
Петлевая зона
Количество поворотов
Рабочая частота
Ориентация относительно входящего поля
Сопротивление проводника
Настройка и согласование сети
Экранирование и расположенные рядом металлические конструкции
Для малой электрически замкнутой петли величину и фазу тока можно считать приблизительно равномерными по всей окружности проводника. Это приближение становится менее точным по мере увеличения длины окружности. В резонансной большой петле распределение тока значительно изменяется по всей структуре и приводит к характеристикам излучения, отличным от характеристик малой магнитной петли.
Малые петлевые антенны
У малогабаритной рамочной антенны длина окружности значительно меньше рабочей длины волны. Распространенное инженерное приближение выглядит следующим образом:
C≤0.1λ
где C — длина окружности петли, а λ — длина волны.
Из-за своих малых электрических размеров небольшая петля, как правило, имеет низкое сопротивление излучения. Поэтому потери в проводнике могут составлять значительную часть ее общего входного сопротивления, снижая эффективность излучения при использовании антенны для передачи.
Малые петли также обладают высокой индуктивностью и часто требуют настроечного конденсатора или согласующей цепи. При настройке на резонанс они могут обеспечить полезную чувствительность приема, но их высокая добротность может привести к относительно узкой полосе пропускания.
Эти характеристики не делают небольшие петлевые антенны плохими. Напротив, они делают их особенно подходящими для применений, где компактные размеры, отклик на магнитное поле, направленные провалы или узкополосная избирательность важнее высокой эффективности излучения.
Большие петлевые антенны
Большая петля, иногда называемая резонансной петлей, имеет длину окружности, которая уже не является электрически малой. В распространенной конструкции используется длина окружности, близкая к одной длине волны:
C≈λ
В этом случае ток неравномерно распределен по петле. Его амплитуда и фаза изменяются вдоль проводника, что приводит к более сложному распределению поля.
По сравнению с малогабаритными электрически резонансными петлями, резонансные петли обычно обеспечивают более высокое сопротивление излучению и улучшенную эффективность передачи. Они могут использоваться в качестве практических передающих или приемных антенн, хотя их импеданс, поляризация и диаграмма направленности сильно зависят от окружности, формы, положения источника питания и условий установки.
Круговые и квадратные полноволновые петли являются распространенными конфигурациями. Квадратную петлю проще изготовить и смонтировать, в то время как круговая петля обеспечивает гладкую и симметричную геометрию. Когда обе петли имеют схожую электрическую окружность, их общие характеристики могут быть сопоставимы, хотя точные характеристики импеданса и диаграммы направленности будут различаться.

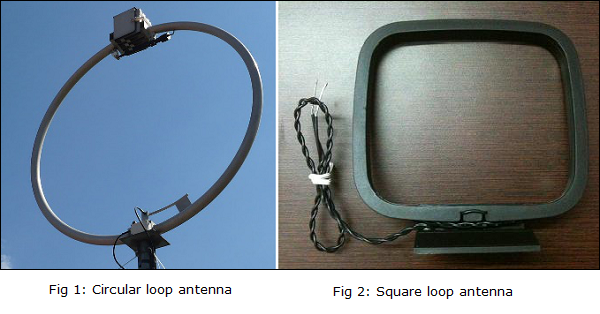

Рисунок 1. Примеры конфигураций круглых и квадратных петлевых антенн.
Диаграмма направленности излучения
Диаграмма направленности излучения электрически малой петли аналогична диаграмме направленности идеального магнитного диполя. Излучение минимально вдоль оси, перпендикулярной плоскости петли, и наиболее интенсивно в направлениях, приблизительно совпадающих с плоскостью петли.
В трех измерениях идеализированная структура напоминает тор, окружающий ось петли. Когда небольшая петля установлена вертикально, ее отклик в горизонтальной плоскости обычно имеет форму восьмерки с двумя глубокими нулевыми значениями, перпендикулярными плоскости петли.
Эти провалы полезны для определения направления и подавления помех. Поворачивая антенну до тех пор, пока принимаемый сигнал не достигнет минимума, оператор может определить направление движения к источнику сигнала или от него.
Направление максимального отклика, глубина минимума и поляризация зависят от ориентации петли, схемы питания, высоты установки, геометрии проводника и близлежащих конструкций. Поэтому поляризацию не следует описывать исключительно на основе местоположения точки питания.

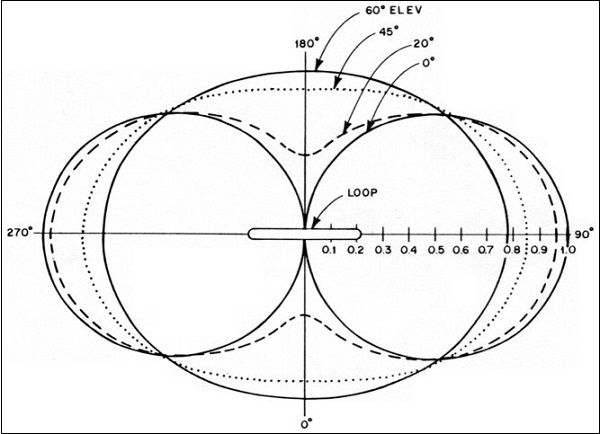

Рисунок 2. Иллюстративные диаграммы направленности петлевой антенны при различных углах возвышения.
Питание, настройка и согласование импеданса.
Входное сопротивление рамочной антенны в значительной степени зависит от её электрических характеристик.
Небольшая петля обычно обладает индуктивным сопротивлением и низким сопротивлением излучения. Для формирования резонансного контура на требуемой частоте может быть подключен переменный или фиксированный конденсатор. Для сопряжения антенны с приемником или 50-омной радиочастотной системой также могут использоваться трансформаторная связь, гамма-согласование, емкостная связь или схемы активного усилителя.
При передаче данных необходимо тщательно учитывать потери в проводниках, потери в конденсаторах и допустимую токовую нагрузку. В резонансном контуре может возникать высокий циркулирующий ток даже при умеренной входной мощности.
Большие резонансные петли обладают более высоким сопротивлением излучению, но всё же требуют соответствующего размещения питающего кабеля и преобразования импеданса. Для предотвращения включения питающего кабеля в излучающую систему может потребоваться сбалансированное питание или балун.
Форма петли и количество витков
Петлевая антенна не обязательно должна быть идеально круглой. Круглые, квадратные и прямоугольные петли являются наиболее распространенными, поскольку их относительно просто рассчитать и изготовить.
Увеличение количества витков повышает наведенное напряжение на приемном кабеле и индуктивность. Однако это также увеличивает потери в проводнике, распределенную емкость и эффекты саморезонанса. Большее количество витков не гарантирует автоматически лучшие широкополосные характеристики.
Ферритовые стержни или магнитные сердечники часто используются в компактных приемных антеннах для средних и амплитудных диапазонов. Магнитный материал концентрирует магнитный поток через обмотку, что позволяет создать физически небольшую конструкцию, обеспечивающую полезную чувствительность приема.
На более высоких частотах печатные петли, микрополосковые петли и интегральные петлевые структуры могут изготавливаться непосредственно на печатных платах для RFID-технологий, беспроводных датчиков, коммуникационных терминалов и радиочастотных измерительных устройств.
Преимущества петлевых антенн
Петлевые антенны обладают рядом практических преимуществ:
- Компактная механическая конструкция
- Множество возможных форм и вариантов установки.
- Полезная чувствительность к магнитному полю
- Глубокие направленные провалы в схемах с малым контуром обратной связи
- Подходит для определения направления и подавления помех.
- Простая интеграция с тюнерными и активными схемами.
- Масштабируемость для схем работы в диапазонах НЧ, ВЧ, ОВЧ, УВЧ и СВЧ.
Ограничения конструкции
К числу важных ограничений относятся:
- Низкое сопротивление излучению в электрически малых конструкциях
- Снижение эффективности передачи при значительных потерях в проводнике.
- Узкая полоса пропускания в высокодобротных резонансных петлях
- Чувствительность к находящимся поблизости металлическим предметам
- Потенциально высокий циркулирующий ток и напряжение.
- Необходимость тщательного согласования импедансов.
- Искажение изображения, вызванное питающими кабелями и монтажными конструкциями.
Типичные области применения
Петлевые антенны широко используются в:
- Приёмники AM, MF, HF и коротковолнового диапазонов
- Радиопеленгатор
- RFID и системы ближней связи
- Измерения электромагнитной совместимости (ЭМС) и электромагнитного взаимодействия (ЭМИ) с помощью магнитного поля.
- Мониторинг спектра и проверка напряженности поля.
- Индуктивная связь и беспроводные системы передачи энергии
- Переносные и установленные на транспортных средствах приемные платформы
- Печатные радиочастотные и микроволновые схемы
- Исследование, калибровка и измерение антенн
Для измерения электромагнитных помех и напряженности поля калиброванные рамочные антенны особенно полезны, когда необходимо оценить магнитную составляющую радиочастотной среды. В системах связи и мониторинга их направленные нулевые сигналы могут помочь уменьшить помехи или определить направление неизвестного сигнала.
Инженерное значение
Петлевые антенны демонстрируют, как электрические параметры, распределение тока, связь с магнитным полем и согласование импеданса влияют на характеристики антенны.
В зависимости от длины окружности и рабочей частоты, физически подобная петля может функционировать как компактная магнитная приемная антенна, узкополосный резонансный датчик, полноволновая передающая антенна или элемент ближнеполевой связи.
Компания RF MISO предоставляет решения в области антенн и микроволновых компонентов для радиочастотных испытаний, связи, радаров, измерений антенн и системной интеграции. Понимание основных структур, таких как петлевая антенна, помогает инженерам оценивать частотный диапазон, коэффициент усиления, поляризацию, импеданс, полосу пропускания, эффективность излучения и направленность при выборе или разработке антенной системы.
