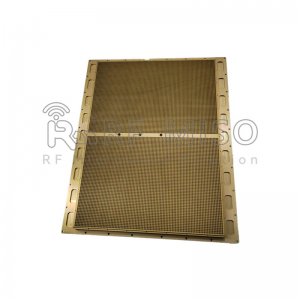

Двухдиапазонная панельная антенна E-диапазона с двойной поляризацией 71–76 ГГц, 81–86 ГГц RM-PA7087-43
Характеристики RM-PA7087-43 Параметры Требования к индикатору Единица измерения Диапазон частот 71-76 81-86 ГГц Поляризация вертикальная и горизонтальная поляризация Коэффициент усиления ≥43 Внутриполосная флуктуация: 0,7 дБ (5 ГГц) дБ Первый боковой лепесток ≤-13 дБ Кросс-поляризация ≥40 дБ КСВ ≤1,8:1 Волновод WR12 Материал Al Вес ≤2,5 кг Размеры (Д*Ш*В) 450*370*16 (±5) мм -

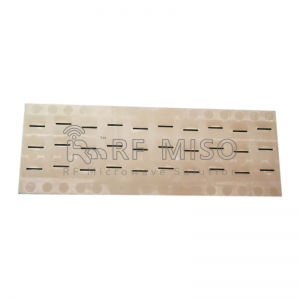

Щелевая волноводная антенна с типичным коэффициентом усиления 22 дБи, диапазон частот 9–10 ГГц RM-SWA910-22
Особенности ● Идеально подходит для антенных измерений ● Низкий КСВ ● Высокий коэффициент усиления ● Высокий коэффициент усиления ● Линейная поляризация ● Малый вес Технические характеристики RM-SWA910-22 Параметры Типичные единицы Диапазон частот 9-10 ГГц Коэффициент усиления 22 дБи (типичное значение) КСВ 2 Поляризация Линейная 3 дБ Ширина полосы пропускания Плоскость E: 27,8 ° Плоскость H: 6,2 Разъем SMA-F Материал Обработка алюминием Проводящий оксид Размеры 260*89*20 мм Вес 0,15 кг Мощность... -
Планарная антенна, диапазон частот 10,75–14,5 ГГц, типичный коэффициент усиления 32 дБи RM-PA1075145-32
Характеристики RM-PA1075145-32 Параметр Технические характеристики Единица Диапазон частот 10,75–14,5 ГГц Коэффициент усиления 32 дБи Типичное значение КСВ ≤1,8 Поляризация Двойная линейная кросс-поляризация Изоляция ＞30 дБ Изоляция ＞55 дБ 3 дБ Ширина луча Плоскость E 4,2–5 ° Плоскость H 2,8–3,4 Боковой лепесток ≤-14 Отделка Цвет проводящее окисление Интерфейс WR75/WR62 Размеры 460*304*32,2(Д*Ш*В) мм Обтекатель да -
Планарная антенна с коэффициентом усиления 30 дБи, диапазон частот 10–14,5 ГГц RM-PA10145-30
Характеристики ● Высокая изоляция и низкая кросс-поляризация ● Низкий профиль и малый вес ● Высокая эффективность апертуры ● Глобальное спутниковое покрытие (диапазоны X, Ku, Ka и Q/V) ● Многочастотность и многополяризация общая апертура Технические характеристики Параметры Типичные единицы измерения Диапазон частот 10-14,5 ГГц Усиление 30 дБи (типичное) КСВ <1,5 Поляризация Билинейная ортогональная Двойная круговая (RHCP, LHCP) Кросс-поляризация Изоляция >50 дБ Фланцевое сопротивление...
